Nettoyer un dessin

Nettoyeur express, purge radicale et estompage des références externes — reprendre un plan reçu et le rendre exploitable

Logiciel 4.3.724 ou plus récente · 2 août 2026 · télécharger en PDF

1. Présentation #

Un plan d'architecte reçu par courriel arrive rarement propre : calques vides, styles inutilisés, blocs fantômes, dictionnaires orphelins, références externes trop marquées. Trois outils remettent tout cela en ordre avant de commencer à dessiner.

Express cleanerCLEANERNettoyage avec boîte de dialogue et options fines.
Radical purgeRPURGEPurge complète : blocs, calques, styles, dictionnaires.
Fade XREFFADEAjuster l'estompage des XREF et des calques verrouillés.
Le panneau <strong>Dessin</strong> de l'onglet ElectroCAD Tools.
Le panneau Dessin de l'onglet ElectroCAD Tools.

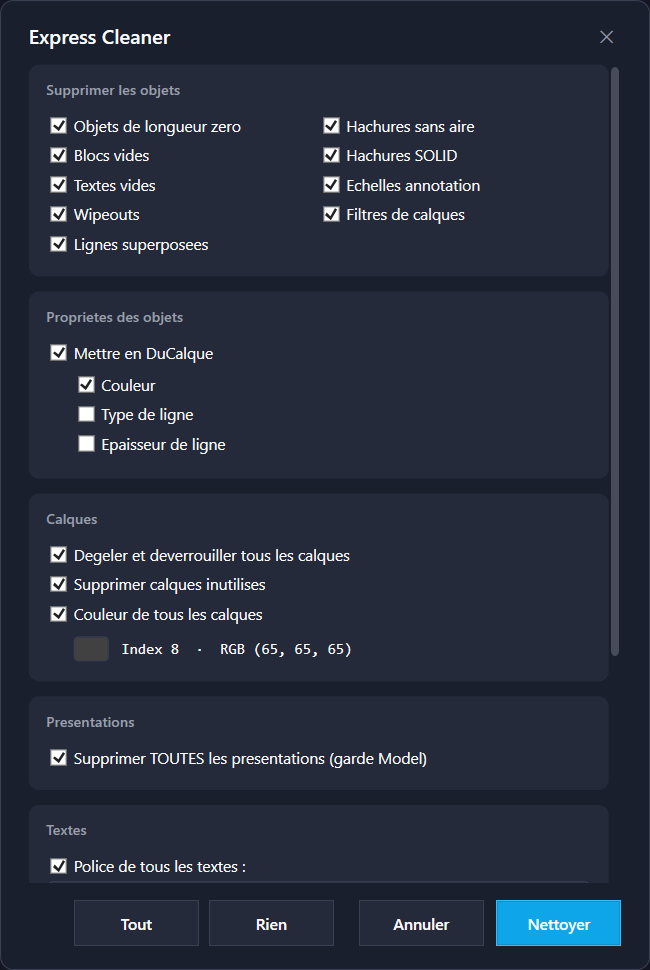

La fenêtre du <strong>Express cleaner</strong> : on coche ce que l'on retire, et l'on voit ce que l'on enlève.
La fenêtre du Express cleaner : on coche ce que l'on retire, et l'on voit ce que l'on enlève.

2. Le nettoyeur express #

CLEANER ouvre une fenêtre où l'on coche ce que l'on veut retirer : purge sélective, calques vides, styles non utilisés, mise en ordre des couleurs de cotation. C'est l'outil du nettoyage réfléchi — on voit ce qu'on enlève.

Ne jamais effacer les définitions d'attributs

Un nettoyage trop zélé qui supprime les AttributeDefinition vide les blocs de leurs attributs. Le nettoyeur d'ElectroCAD les préserve : c'est une règle absolue du produit, apprise d'un bug historique.

3. La purge radicale #

RPURGE ne pose pas de question : il supprime tout ce qui n'est pas utilisé — blocs, calques, styles de texte et de cote, types de ligne, applications enregistrées, dictionnaires orphelins. Un plan gonflé à 40 Mo en ressort souvent à 8.

Purger n'est pas jeter

La purge ne touche qu'à ce qui n'est référencé nulle part. Un bloc posé une seule fois dans un coin du plan n'est pas purgé.

4. L'estompage des références externes #

FADE règle l'intensité (0 à 90) avec laquelle les XREF et les calques verrouillés s'affichent. Un plan d'architecte estompé à 60 laisse le schéma électrique ressortir sans qu'on perde le fond.

5. Ordre de travail conseillé #

  1. Enregistrez une copie du fichier reçu — on ne nettoie jamais l'original.
  2. Lancez CLEANER et passez en revue les options.
  3. Lancez RPURGE pour finir le travail.
  4. Réglez FADE pour que le fond de plan passe au second plan.

6. Bonnes pratiques #

  • Nettoyez avant de commencer, pas après : les calques créés ensuite sont les vôtres.
  • Un plan qui reste lourd après purge contient probablement des images incorporées ou une XREF volumineuse.
  • Gardez le fichier d'origine tel quel : c'est la pièce jointe du dossier.

7. Référence des commandes #

CommandRôle
CLEANERNettoyeur express avec dialogue.
RPURGEPurge radicale complète.
FADEEstompage des XREF et calques verrouillés.
ECLOCKSELBlocage de sélection sur les calques verrouillés.
