Connexions et interruptions
Points de connexion en croix, en T et en coude, orientation, rendu « comme un point », points d'interruption et lecture des marqueurs
1. Présentation #
Deux fils qui se croisent à l'écran ne sont pas forcément reliés. Dans un schéma, la liaison doit être explicite : c'est le rôle du point de connexion. À l'inverse, il faut parfois marquer qu'un conducteur est volontairement coupé : c'est le point d'interruption.
Le point de connexion se comporte comme un composant : les lignes ne le traversent pas, elles s'y raccordent — et seulement dans les directions de la forme choisie. C'est ce qui rend la propagation des potentiels fiable, et ce qui permet à un coude de rester un coude.
2. Démarrage rapide en 3 étapes #
- Lancez
EC_JONCTION— bouton Sign in. - Choisissez la forme — croix, T dans les quatre orientations, ou coude dans les quatre orientations.
- Cliquez les emplacements — la pose s'enchaîne ; Ctrl+R fait pivoter la variante en cours de pose, Entrée termine.

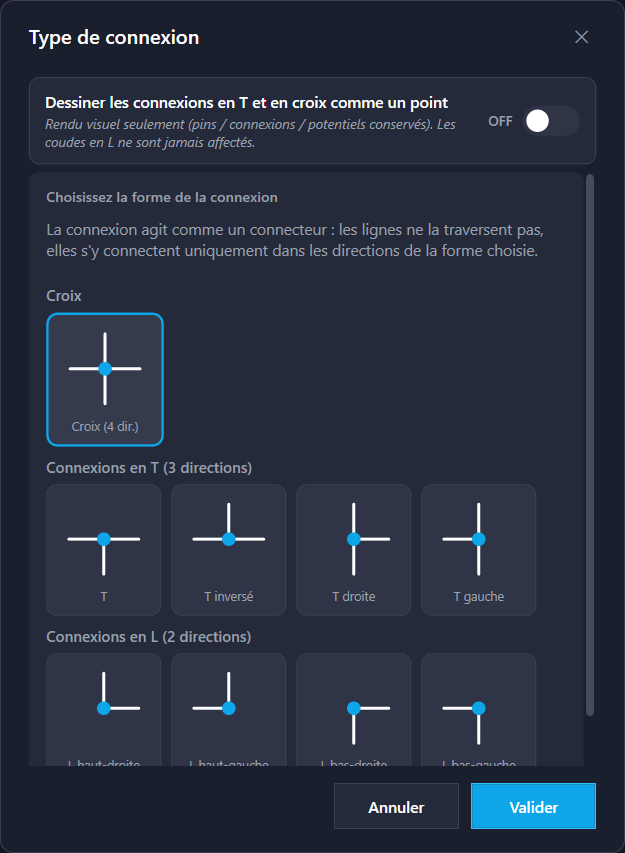

3. Choisir la forme #
| Forme | Directions | Usage |
|---|---|---|
| Croix | 4 | Deux conducteurs de même potentiel qui se croisent et se relient. |
| T · T inversé · T droite · T gauche | 3 | Une dérivation : le piquage d'un départ sur une descente. |
| L haut-droite · haut-gauche · bas-droite · bas-gauche | 2 | Un angle : le conducteur change de direction et s'arrête là. |
3.1 Le rendu « comme un point »
L'interrupteur en tête de fenêtre dessine les connexions en T et en croix sous la forme d'un simple disque plein, au lieu de la représentation oblique. C'est un choix purement visuel, appliqué à tout le projet d'un coup : les broches, les connexions et les potentiels restent identiques.
L'option ne touche que les T et les croix. Un angle de conducteur n'est pas une dérivation : le figurer par un point induirait en erreur.
4. Les connexions posées automatiquement #
Vous n'aurez pas à poser la plupart d'entre elles : quand un fil arrive sur le corps d'un autre, la connexion en T se crée seule. La commande EC_JONCTION sert aux cas que le tracé ne peut pas deviner — une croix, une orientation particulière, une liaison à rétablir sur un schéma repris.
Depuis la version 4.3.274, aucune connexion n'est supprimée automatiquement. Une connexion posée reste posée jusqu'à ce que vous l'effaciez.
5. Les points d'interruption #
EC_DECONNEXION supprime la ligne cliquée et interdit toute reconnexion automatique à cet endroit. C'est la façon propre de documenter une coupure volontaire : un départ en attente, une réserve, un circuit déposé. EC_VOIRINT affiche ou masque les marqueurs ; masqués, ils continuent d'agir.
6. Modifier une connexion existante #
Un double-clic sur une connexion rouvre la fenêtre de choix : vous changez sa forme ou son orientation sans la supprimer ni retoucher les fils. Le réglage « comme un point » y est également accessible.
7. Bonnes pratiques #
- Laissez le tracé poser les T tout seuls ; ne dégainez
EC_JONCTIONque pour les croix et les cas particuliers. - Sur un schéma importé ou ancien,
EC_REPAIRrétablit les connexions manquantes page par page. - Un potentiel qui ne franchit pas un croisement signale une croix manquante : c'est le premier réflexe de contrôle.
- Choisissez le rendu (oblique ou point) au début du projet : c'est une convention de bureau, pas un réglage à changer en cours de route.
8. Référence des commandes #
| Command | Rôle |
|---|---|
EC_JONCTION | Poser un point de connexion (croix, T, coude). |
EC_DECONNEXION | Poser un point d'interruption. |
EC_VOIRINT | Afficher ou masquer les marqueurs d'interruption. |
 EC_AUTOCONN | Relancer le raccordement automatique. |
 EC_REPAIR | Rétablir les connexions d'un schéma repris. |
