Calcul de chute de tension ΔU - NIBT 2025
Calculateur en ligne pour vérifier la chute de tension ΔU d'une ligne basse tension selon la NIBT 2025 (SN 411000:2025). Choisissez le mode de pose NIBT avec les vrais pictogrammes du chapitre 5.2, saisissez courant ou puissance, longueur et section - l'outil calcule la ΔU, la longueur maximale, la section minimale conforme et vérifie le courant admissible Iz selon le 5.2.3 Tableau 36.
What is voltage drop?
Voltage drop (denoted ΔU) is the potential difference lost along a conductor between the switchboard and the point of use, caused by the ohmic resistance of the cable and, at larger cross-sections, by its inductive reactance. It is expressed in volts or as a percentage of the nominal voltage.
An excessive drop under-supplies the loads: it shortens motor life, makes lighting flicker, derates variable frequency drives and can prevent inductive loads from starting. Checking ΔU is therefore a mandatory step in sizing an LV line.
Valeur limite NIBT 2025
The NIBT 2025 (SN 411000:2025), § 5.2.5 recommande que la chute de tension entre le coupe-surintensité général et un matériel d'utilisation ne dépasse pas 4 % de la tension assignée du réseau. D'autres valeurs sont admissibles pour les moteurs lors du démarrage et pour des matériels d'utilisation ayant un courant d'enclenchement élevé.
- 4 % - recommandation générale NIBT 2025 § 5.2.5 (coupe-surintensité général → matériel d'utilisation)
- 3 % - valeur de projet souvent réservée aux circuits d'éclairage sensibles
- 5 à 8 % - budgets globaux usuels pour les installations alimentées par un transformateur privé, à répartir entre colonne montante, distribution et circuits terminaux
La vérification peut se faire par mesure de l'impédance du circuit ou par calcul (NIBT 2025 § 6.1.3.11). Le diagramme normatif 6.1.3 Figure 3 donne la longueur maximale pour 4 % en triphasé 400 V - pour une canalisation monophasée 230 V, diviser la longueur par deux ; pour l'aluminium, diviser par 1,6.
Modes de pose et courant admissible

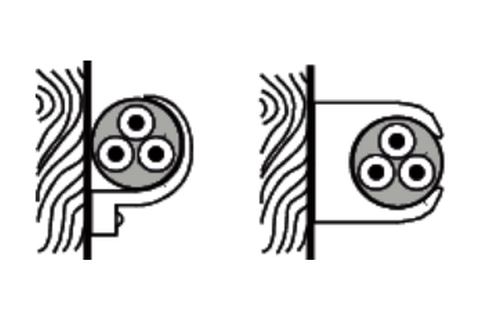

Le mode de pose (5.2.3 Tableau 3 de la NIBT 2025) détermine la méthode de référence (A1, A2, B1, B2, C, D, E, F ou G) qui fixe le courant admissible Iz du conducteur. Un câble noyé dans une paroi thermiquement isolante (méthode A1) dissipe beaucoup moins bien la chaleur qu'un câble sur chemin de câbles perforé (méthode E ou F) : à section égale, son courant admissible est nettement plus faible. Cet outil vérifie automatiquement Iz selon le 5.2.3 Tableau 36 (cuivre / PVC / trois conducteurs chargés / 30 °C), en tenant compte du nombre de circuits groupés.
Applied formulas
- Single-phase
- ΔU = 2 × L × I × (ρ × cos φ / S + λ × sin φ)
- Three-phase
- ΔU = √3 × L × I × (ρ × cos φ / S + λ × sin φ)
- DC
- ΔU = 2 × L × I × ρ / S
La résistivité de l'aluminium est environ 1,6 fois plus élevée que celle du cuivre : à section égale, un câble Al impose une chute de tension supérieure d'environ 60 % à un câble Cu.
Go further with ElectroCAD
Discover the ElectroCAD suite or check out our other electrical calculation tools - protection sizing, circuit breaker rating, current-carrying capacity, selectivity.
Frequently asked questions
Quelle chute de tension maximum admissible selon la NIBT 2025 ?
La NIBT 2025 § 5.2.5 recommande au maximum 4 % de la tension assignée entre le coupe-surintensité général et un matériel d'utilisation. D'autres valeurs sont admissibles pour des moteurs lors du démarrage et pour des matériels à courant d'enclenchement élevé.
Qu'est-ce qu'une méthode de référence (A1, B2, C, D, E…) ?
C'est la classification NIBT/CEI du mode de pose qui fixe le courant admissible du conducteur : A1/A2 en paroi isolante, B1/B2 en conduit ou goulotte, C fixé en apparent, D enterré, E/F sur chemins de câbles, G sur isolateurs. Le 5.2.3 Tableau 3 de la NIBT 2025 associe chaque mode de pose (avec pictogramme) à sa méthode de référence.
What is the difference between copper and aluminium cable?
The resistivity of aluminium is about 1.6 times higher than that of copper. For the same cross-section and the same current, the voltage drop of an Al conductor is therefore about 60 % higher than that of an equivalent Cu conductor.
Why distinguish between PVC and XLPE?
La température maximale du conducteur en régime permanent est de 70 °C pour l'isolation PVC et de 90 °C pour le XLPE (NIBT 2025, 5.2.3 Tableau 1). La résistivité ρ étant fonction de la température, un câble XLPE chargé présente une résistance et donc une ΔU légèrement supérieures à un PVC équivalent.
Does the calculation take the reactance X into account?
Oui. La réactance linéique λ est intégrée par bande de section. En dessous de 16 mm², sa contribution est négligeable devant la résistance ohmique.
