Section de câble selon la NIBT

1. Présentation #

ECCABLE dimensionne un câble selon la NIBT : on saisit la charge, la longueur et les conditions de pose, on obtient la section conforme, la chute de tension et un verdict de conformité. Le résultat s'insère directement sur le plan.

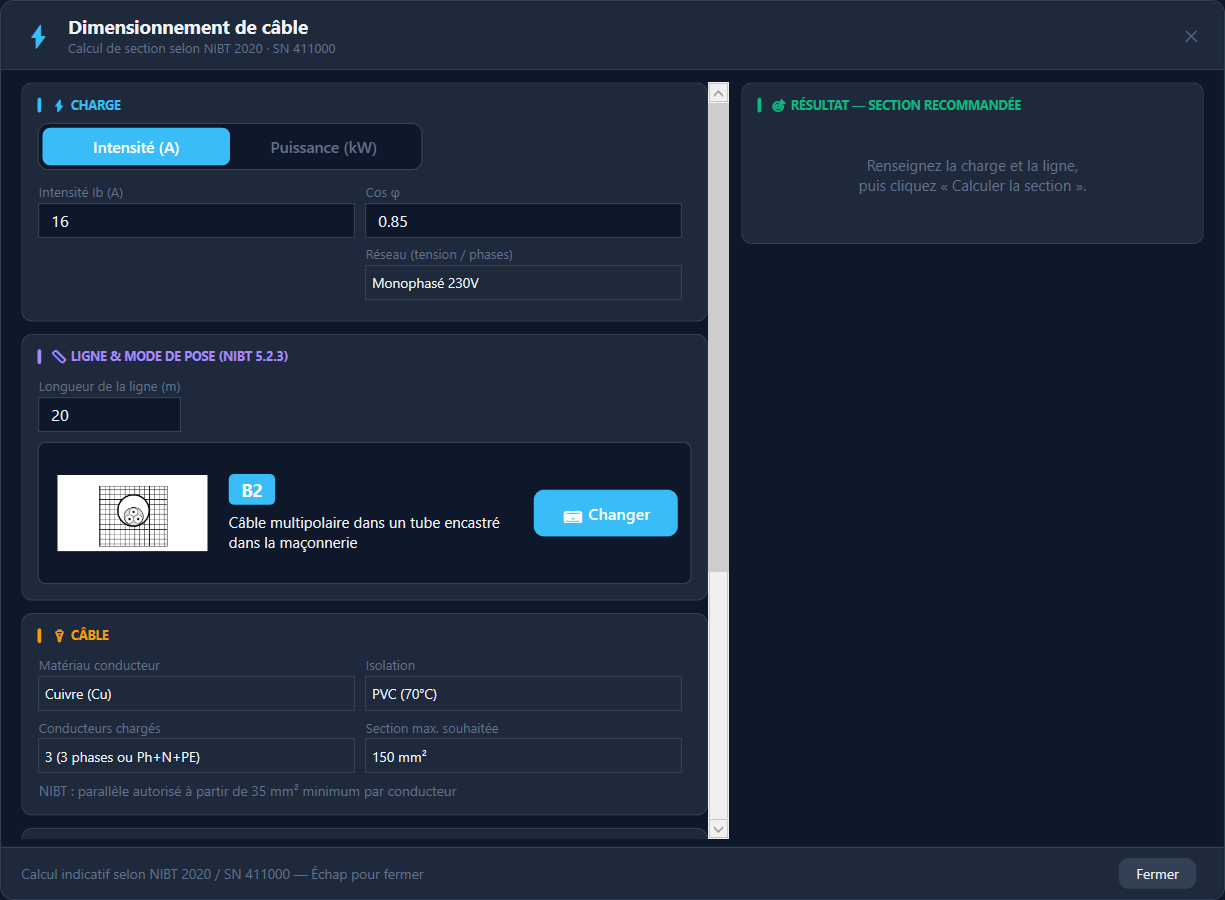

2. Démarrage rapide en 4 étapes #

1. Lancez ECCABLE.
2. Saisissez la charge — en intensité ou en puissance, avec la tension et le facteur de puissance.
3. Décrivez la ligne — longueur, mode de pose (le sélecteur illustre les modes), température, groupement.
4. Lisez le résultat — section retenue, chute de tension, badge « conforme » ou non. Puis Insérer pour poser le texte sur le plan.

3. Ce qui entre dans le calcul #

Donnée	Effet
Intensité ou puissance	Le courant d'emploi de la ligne.
Tension et cos φ	Monophasé ou triphasé, et le déphasage.
Length	Détermine la chute de tension.
Installation method	Conditionne le courant admissible du conducteur.
Ambient temperature	Facteur de correction.
Groupement de circuits	Facteur de correction.
Chute de tension maximale	La contrainte à respecter (souvent 3 % ou 5 %).

4. Le résultat #

La section s'affiche en grand avec un badge CONFORME NIBT, puis le détail du calcul — c'est lui qui permet de justifier le choix :

Ligne	Ce qu'elle dit
Intensité de calcul Ib	Le courant d'emploi déduit de la charge.
Intensité admissible Iz'	Ce que le conducteur supporte après correction — c'est la valeur à comparer à Ib.
Facteurs k1, k2 et k1·k2	Température, groupement, et leur produit. Un facteur global inférieur à 1 réduit d'autant l'intensité admissible.
Voltage drop ΔU	Le pourcentage obtenu, comparé au maximum retenu.
Section PE	Calculée d'après la phase — PE = S phase jusqu'à 16 mm².

Deux critères doivent passer : le courant admissible après correction, et la chute de tension. Une section qui tient thermiquement mais chute trop est signalée non conforme.

5. La protection recommandée #

⭐ Le calcul ne s'arrête pas à la section : il propose la protection associée selon la NIBT 4.3.1, en vérifiant l'encadrement I_b ≤ I_n ≤ I_z'.

6. Les données du câble et les facteurs #

• Câble — matériau (cuivre, aluminium), isolation (PVC 70 °C…), nombre de conducteurs chargés, section maximale souhaitée. Rappel affiché : la mise en parallèle n'est autorisée qu'à partir de 35 mm² par conducteur.
• Facteurs de correction — température ambiante (30 °C de référence), nombre de circuits groupés, disposition (jointif, espacé…).
• Chute de tension maximale — selon le type d'installation (éclairage / général 4 %). Rappel : la NIBT admet 4 % dans l'installation et 6 % dans le réseau.

7. L'insertion au plan #

Le bloc Insertion dans le dessin compose le texte à poser : on choisit d'inclure le neutre et le PE, et l'on peut ajouter un préfixe (TT, Td…) et un suffixe (LNPE…). Le résultat s'affiche avant la pose — par exemple 3x1,5mm².

Un aperçu fantôme suit ensuite le curseur, à la taille et au style définitifs. La fenêtre se rouvre avec vos valeurs, pour enchaîner les calculs d'une même armoire.

8. Bonnes pratiques #

• Renseignez la longueur réelle du cheminement, pas la distance à vol d'oiseau.
• N'oubliez pas le groupement : plusieurs circuits dans la même goulotte changent le résultat.
• Reportez la section obtenue dans le texte de fonction du schéma (EC_FONCTION) pour que plan et schéma concordent.
• Enchaînez les départs d'un même tableau : les valeurs communes sont conservées.

9. Référence des commandes #

Command	Rôle
ECCABLE	Calcul de section selon la NIBT.
EC_FONCTION	Texte de fonction du schéma, avec spécification de câble.
EC_MEASURE	Mesurer une longueur de cheminement sur le plan.
