Aligner et mesurer

Aligner par deux paires de points en préservant la rotation des attributs, et additionner des longueurs de tous types d'objets

Logiciel 4.3.724 ou plus récente · 2 août 2026 · télécharger en PDF

1. Présentation #

Deux outils de précision : l'un recale un objet ou un groupe sur une référence, l'autre totalise des longueurs pour un métré.

Aligner (MOVE+ROT)ECALIGNAligner deux paires de points sans tourner les attributs.
Mesurer longueurEC_MEASUREAdditionner les longueurs, avec bilan par type.

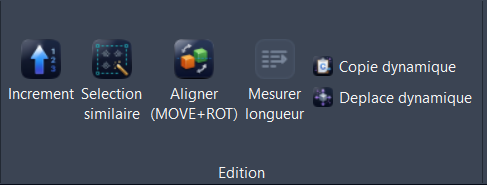

Le panneau <strong>Édition</strong> — <em>Aligner</em> and <em>Mesurer longueur</em>.
Le panneau Édition — Aligner and Mesurer longueur.

2. L'alignement #

ECALIGN déplace et fait pivoter une sélection pour amener deux points source sur deux points destination — comme la commande ALIGNER d'AutoCAD, avec une différence essentielle : les attributs des blocs ne pivotent pas. Les repères restent horizontaux et lisibles.

Pourquoi c'est important

Aligner un tableau d'appareils sur une façade inclinée avec la commande native couche tous les textes. C'est exactement ce que cet outil évite.

3. La mesure de longueur #

EC_MEASURE additionne les longueurs des objets sélectionnés — lignes, polylignes, splines, rectangles, arcs — et présente un bilan par type d'objet. C'est l'outil du métré de câble, de goulotte ou de chemin de câbles.

  1. Lancez EC_MEASURE.
  2. Sélectionnez les objets — au besoin par calque, avec SS.
  3. Lisez le bilan — total général et détail par type.

4. Bonnes pratiques #

  • Mesurez par calque : un calque par nature de cheminement donne un métré direct.
  • Vérifiez l'unité du dessin avant de reporter les longueurs dans un devis.
  • Reportez le total dans ECCABLE pour dimensionner le conducteur.

5. Référence des commandes #

CommandRôle
ECALIGNAligner deux paires de points, attributs préservés.
EC_MEASUREAdditionner des longueurs, bilan par type.
SSSélection filtrée avant mesure.
ECCABLEDimensionner d'après la longueur mesurée.
