Le navigateur de pages
Organiser, réordonner et numéroter les pages du schéma : glisser-déposer, menu contextuel, numérotation libre, variables de page
1. Présentation #

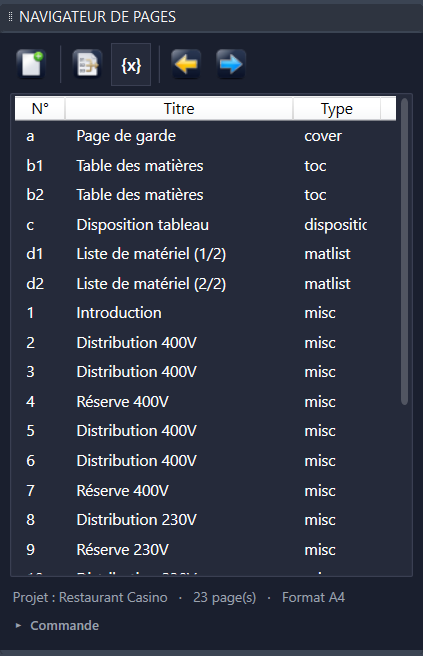

Le navigateur de pages est la palette ancrée qui liste toutes les pages du projet — le centre de commande de la structure du schéma : créer, dupliquer, déplacer, supprimer, renuméroter, naviguer. Il s'ouvre automatiquement avec le projet (EC_NAV pour le rouvrir).
| Zone | Rôle |
|---|---|
| Barre d'outils | Nouvelle page, dupliquer, navigation ◀ ▶, renuméroter, « ⇅ Reclasser selon numéros » (mode libre), {x} variables de page. |
| Liste des pages | N°, titre, type — double-clic = aller à la page ; clic droit = menu complet ; glisser-déposer = réordonner. |
| Section « Commande » | Petite console repliée par défaut (chevron pour l'ouvrir) — elle se replie seule quand la palette manque de hauteur. |
2. Les boutons du panneau Pages #
3. Organiser les pages #
3.1 Le glisser-déposer
Attrapez une page dans la liste et déposez-la à sa nouvelle position — un liseré indique le point d'insertion. La renumérotation suit automatiquement dans les modes automatiques, et tous les renvois du schéma se recalculent.
3.2 Le menu du clic droit
- Ouvrir — aller à la page (= double-clic).
- Insérer / Dupliquer / Supprimer — la structure se renumérote et les renvois suivent.
- Coller — coller des pages copiées, y compris entre projets.
- Propriétés… — titre, numéro, type de la page.
- Variables de page… — les valeurs des variables de cette page.
Page de garde, sommaire, listes de matériel et dispositions gardent leur place et leur ordre : les opérations d'organisation ne concernent que les pages de schéma.
4. La numérotation, et le mode libre #
Quatre modes automatiques (séquentiel, préfixé, par sections, alphabétique) — et le mode libre, où vous attribuez vous-même le numéro de chaque page dans ses propriétés.
4.1 En mode libre
- Numéros uniques obligatoires : saisir un numéro déjà porté par une autre page affiche une erreur nommant la page en conflit. Les opérations automatiques suffixent d'elles-mêmes (« 5 » → « 5.1 »).
- « ⇅ Reclasser selon numéros » (visible en mode libre seulement) réordonne physiquement toutes les pages selon l'ordre naturel de leurs numéros (1, 2, 2.1, 10…), après confirmation.
Les renvois, la navigation et les suppressions retrouvent les pages par leur numéro. Un doublon rendrait ces opérations ambiguës.
5. Les variables de page #
Le bouton {x} de la barre d'outils — ou clic droit → Variables de page… — ouvre la saisie des valeurs pour la page courante : variables standard et celles que vous avez créées. Le cartouche se met à jour immédiatement.
6. Bonnes pratiques #
- Après un gros réordonnancement, un clic sur « Actualiser » dans le navigateur API recale les renvois des cartes automate (le reste suit tout seul).
- La section Commande repliée laisse le maximum de place à la liste — dépliez-la ponctuellement pour suivre les opérations en détail.
- Un déplacement de page se fait d'un seul glisser-déposer, et s'annule d'un seul Ctrl+Z.
7. Référence des commandes #
| Command | Rôle |
|---|---|
EC_NAV | Ouvre le navigateur de pages. |
 EC_NEWPAGE | Créer une page. |
 EC_INSERTPAGE | Insérer une page. |
 EC_COPYPAGE | Dupliquer une page. |
 EC_DELPAGE | Supprimer une page. |
 EC_NEXT | Page suivante. |
 EC_PREV | Page précédente. |
 EC_RENUMBER | Renuméroter les pages. |
EC_TOC | Insérer le sommaire. |
EC_UPDATETOC | Mettre à jour le sommaire. |
 EC_PAGES | Liste des pages en ligne de commande. |
 EC_ZOOMALL | Voir toutes les pages. |
